Девет трафостаници. Една целосна промена.

Zikai Electric ја заврши замената на кондензаторот на девет трафостаници во американски стил во Кашгар, Ксинџијанг

Надвор од ветровитите дострели на Кашгар, девет трафостаници во американски стил штотуку ги заменија единиците за компензација на кондензаторите - старите кондензатори се исфрлени, новите банки се вклучени, фазните проверки и тестовите за префрлување. На хартија изгледа како јасна работа. Она што всушност одлучува како тие единици ќе се однесуваат во следната деценија, сепак, е сè што не можете да видите на фотографијата.

1. Проект на прв поглед

2. Зошто промената на кондензаторот заслужува грижа

Во нисконапонскиот дистрибутивен систем, банката на кондензаторот е тивката компонента која никој не ја забележува - додека не пропадне, а потоа цел дел е засегнат. Неговата работа е компензација на реактивна моќност. Направете го правилно и факторот на моќност останува стабилен, струјата на линијата опаѓа и ефективниот капацитет на трансформаторот се ослободува. Сфатете го тоа погрешно и загубите се искачуваат, напонот флуктуира и почнуваат да се наѕираат казни за фактор на моќност.

Затоа, замената на кондензаторот никогаш не е едноставна замена како-за-како. Кондензаторите кои се во употреба со години ја губат капацитивноста, се испакнати и внатрешно се деградираат. Ако новите единици се вратат на истите позиции без да се адресира координацијата на префрлување, усогласувањето на сериските реактори и ожичувањето и етикетирањето на кабинетот, следниот дефект е само прашање на време.

Промената на кондензаторот е шанса за ресетирање на системот - враќање на способноста за компензација, префрлување доверливост и услужливост во нивната дизајнирана состојба со едно поминување.

3. На локацијата: Секоја единица е отворена и проверена

Девет единици распространети низ отворено место значат расфрлани работни фронтови и тесен прозорец. Ова е теренскиот запис од работата.

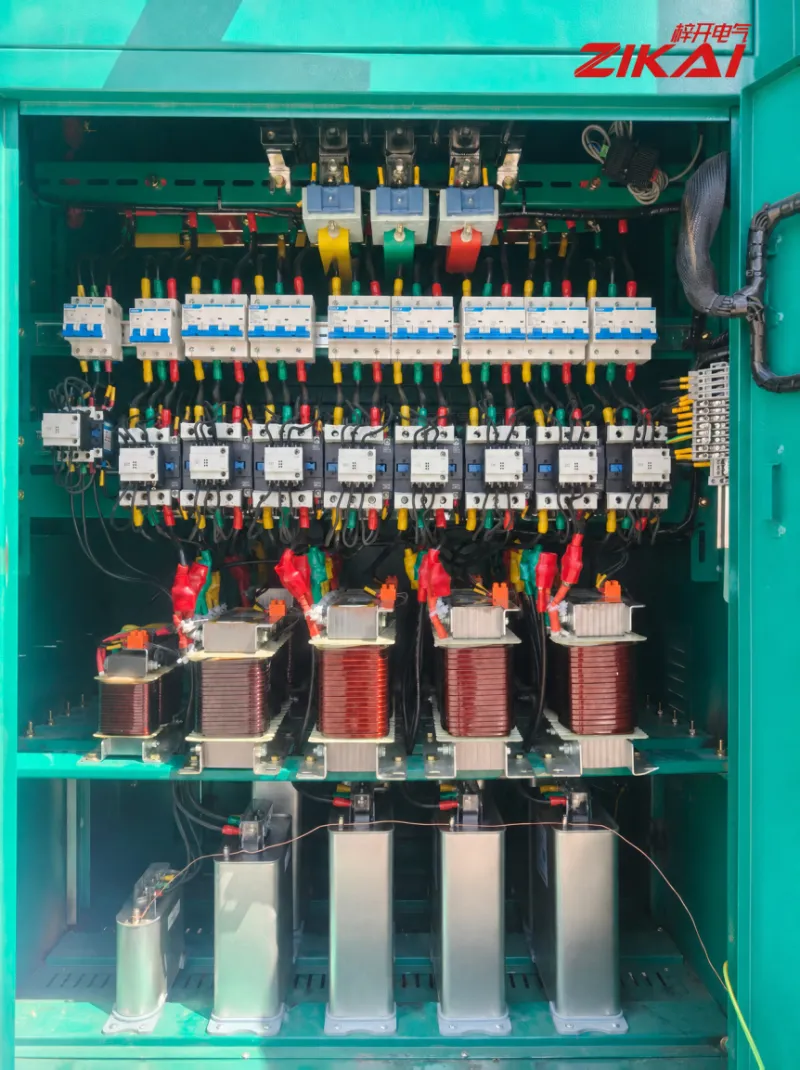

Слика 01  Внатре во кабинетот за компензација на кондензаторот. Од горе до долу: минијатурни прекинувачи за заштита на гранките, прекинувачки контактори, сериски реактори и нисконапонски паралелен кондензатор во основата. Собирниците и излезните проводници се фазно шифрирани со жолта, зелена и црвена боја, со жичени чаури на секое коло и изолациски чизми на завршетоците - детали кои директно одредуваат колку брзо може да се следи проверката или дефектот подоцна.

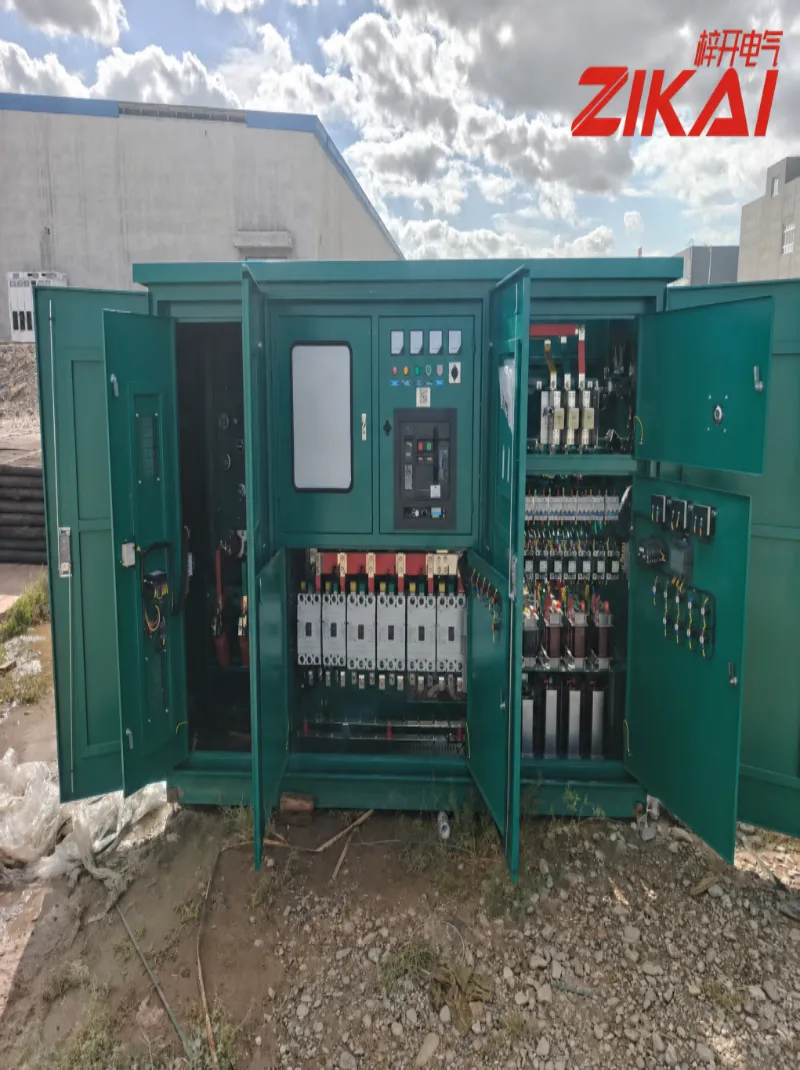

Слика 02  Внатре во нисконапонскиот оддел на трафостаница. Прекинувачите со обликувани куќишта, броилата и индикаторските ламби се групирани заедно, со кола за компензација на кондензаторот на десната страна. Како се поставени компонентите со отворени врати е најјасниот поглед за тоа дали единицата ќе биде лесна за одржување.

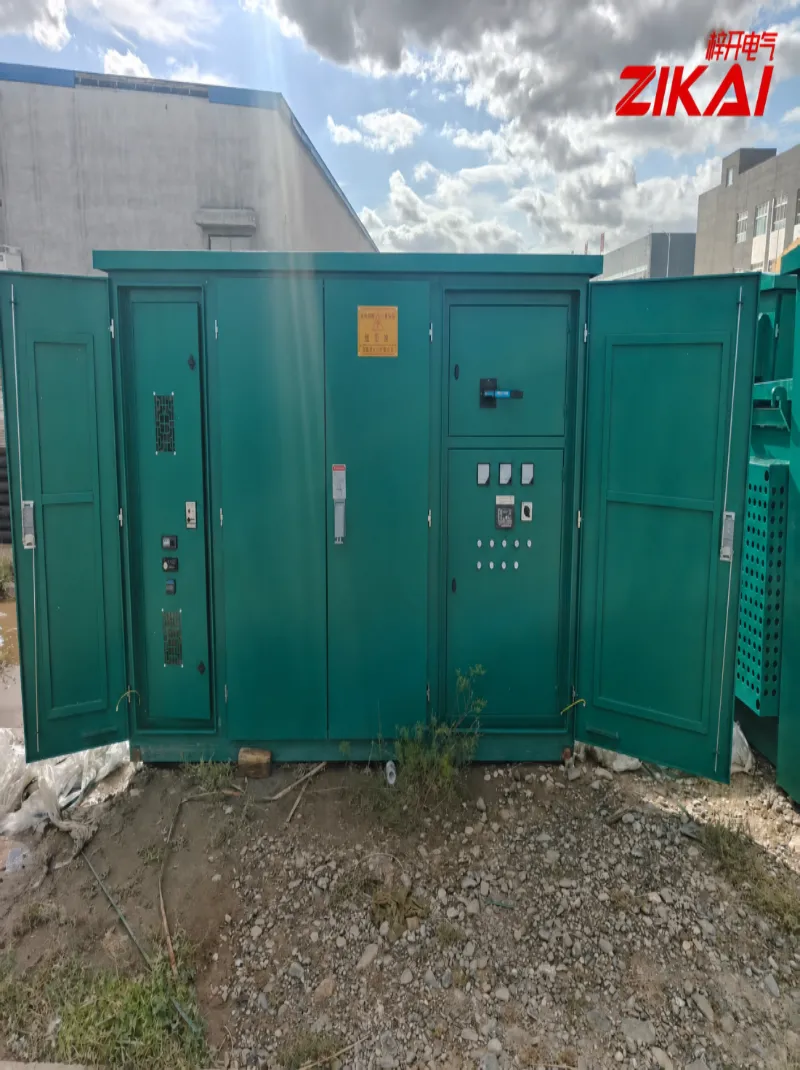

Слика 03  Надворешноста на нисконапонскиот оддел на надворешна трафостаница. Жолтите предупредувачки знаци „Соба со низок напон / само овластен персонал“ се недопрени и читливи - основно барање за безбедност на лице место и задолжителна ставка при проверка на предавањето.

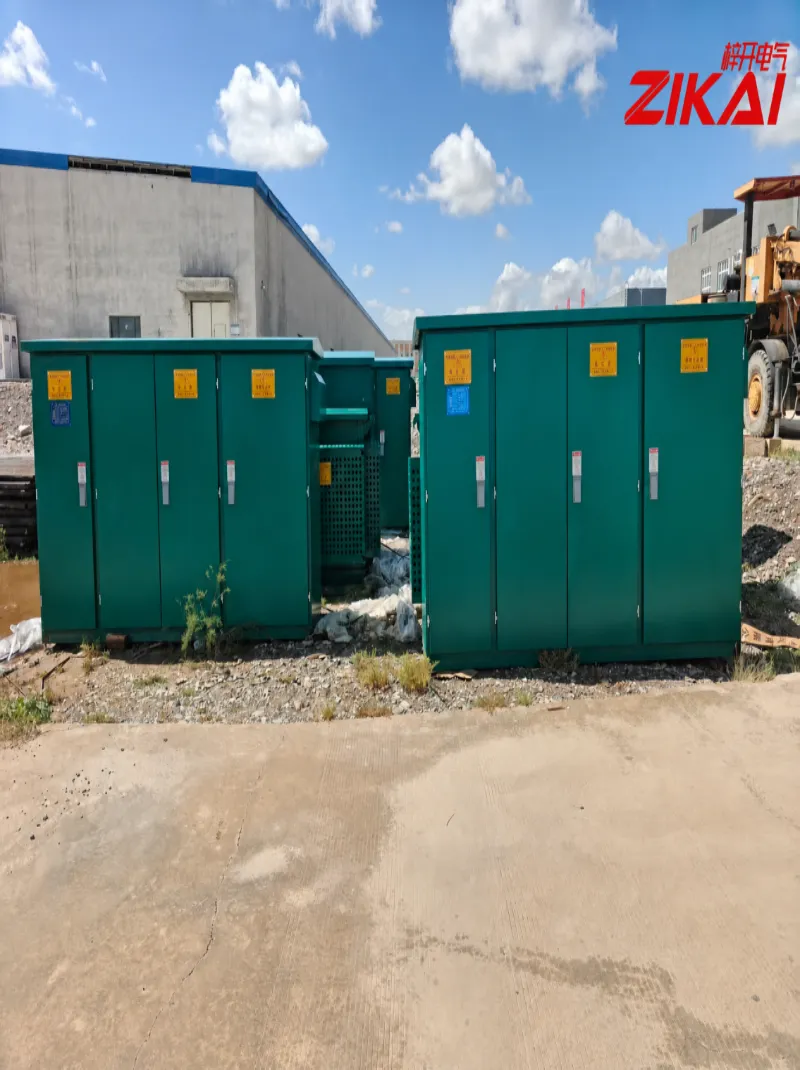

Слика 04 Прегради за компензација на висок напон, низок напон и кондензатор рамо до рамо. Одделот за компензација на кондензаторот е она на што се фокусираше оваа работа. Откако ќе се постават куќиштата на надворешната основа, мора да се потврди и континуитетот на запечатување, вентилација и заземјување единица по единица.

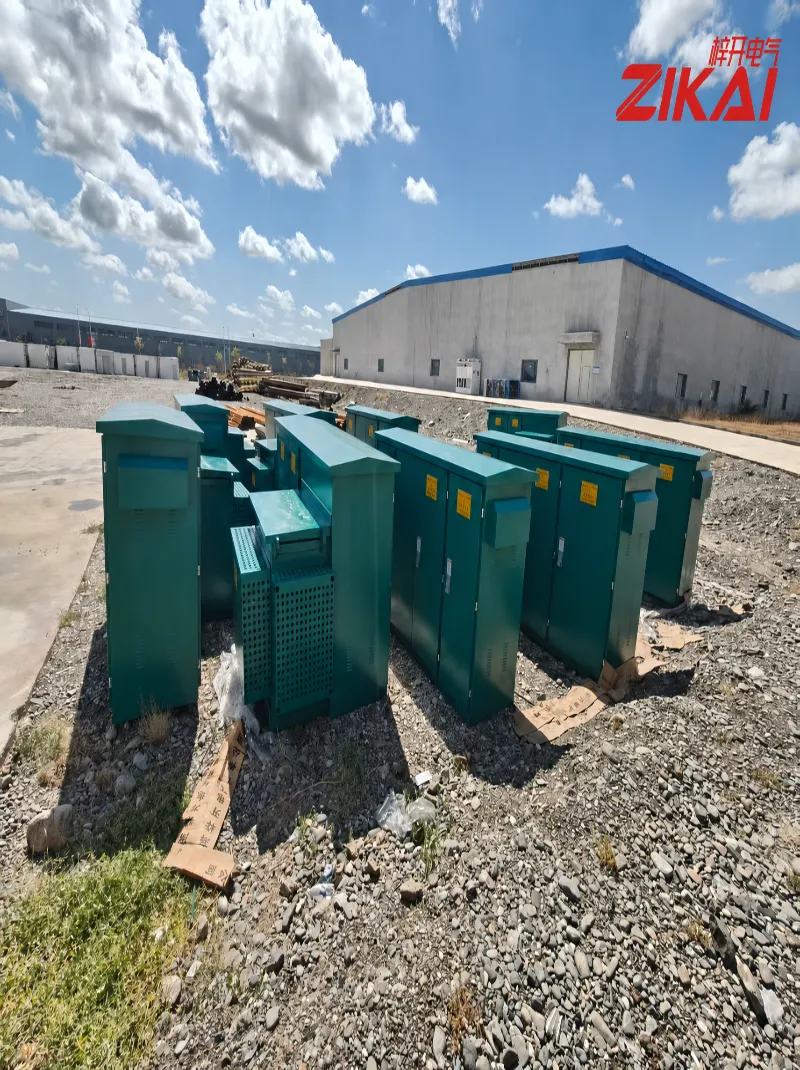

Слика 05  Опрема испорачана на локацијата и подготвена за инсталација. Работата на отворено значи натпреварување со временските услови, песокот и условите на локацијата - колку цврсто се планира работниот ред често одлучува за темпото на испорака.

4. Три детали за кои не правиме компромиси

1. Кондензаторот не е „ин“ додека не се провери прекинувачкото коло

Колата на кондензаторот вообичаено работат во тандем со сериски реактори, кои го пригушуваат хармониското засилување и ја ограничуваат струјата при префрлување. Ако состојбата на реакторот и контакторот се игнорираат при замена, сосема нова кондензаторска банка може да биде изложена на наплив многу повеќе од она за што е дизајнирана.

2. Изработката на кабинетот одлучува за трошоците за одржување десет години од сега

Фазно шифрирање на боја, ракави со жица со број, чизми за изолација на приклучоците, сноп, прицврстување на собирницата и вртежен момент - тоа се деловите што изгледаат незабележително на прифатената фотографија и од кои техничарот ќе зависи една деценија подоцна. Направено правилно, дефектот може да се следи за десет минути. Направено безгрижно, може да потрае цел ден.

3. Девет единици, еден стандард

Ако распоредот на компонентата, дефиницијата на фазата и етикетирањето се разликуваат од единица до единица на истата локација, одржувањето станува претпоставка. Применивме единствен стандард за работа и конвенција за етикетирање на сите девет единици и водевме фотографски записи на лице место, така што опремата може да се следи од денот на нејзиното предавање.

5. Што добива клиентот

• Компензацијата е обновена — реактивната компензација се враќа на нормално ниво, подобрувајќи го факторот на моќност и квалитетот на напонот, помагајќи да се намалат загубите на линиите и да се олесни оптоварувањето на трансформаторите.

• Посигурно префрлување — односот помеѓу кондензаторите, реакторите и контакторите е повторно воспоставен, намалувајќи го ризикот од секундарно оштетување од ненормално префрлување.

• Полесно одржување — конзистентната шема на боја на фази и број на жици ја прави проверката, локацијата на дефектот и замената на резервниот дел побрза.

• Документиран процес - клучните фази се фотографирани и архивирани, подготвени да се повлечат за идното сервисирање или проширување на системот.

6. За Zikai Electric

Zikai Electric (ZIKAI) произведува, доградува и сервисира комплетни пакети за енергетска опрема - од трафостаници и уреди за компензација на кондензатори до поврзана опрема за дистрибуција и кабли. Нашата работа е конкретна: направете ја опремата стабилна, услужна и без проблеми во реални работни услови.

Кашгар е една станица на таа рута. Од влажни крајбрежни места до северозападно ветровито со неговите широки температурни промени, опремата никогаш не работи во лабораториски услови - токму затоа ние инсистираме да го исправиме секое завршување и секоја етикета.
